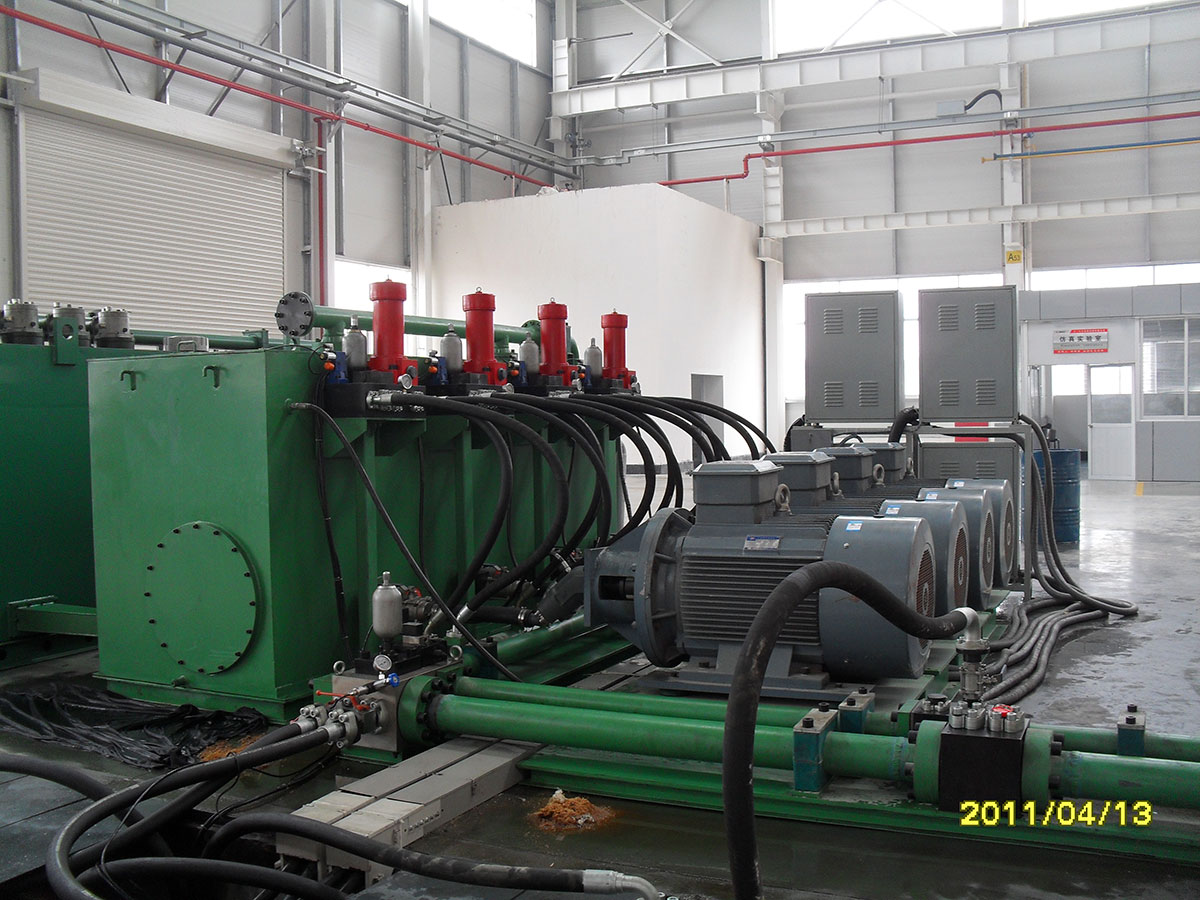

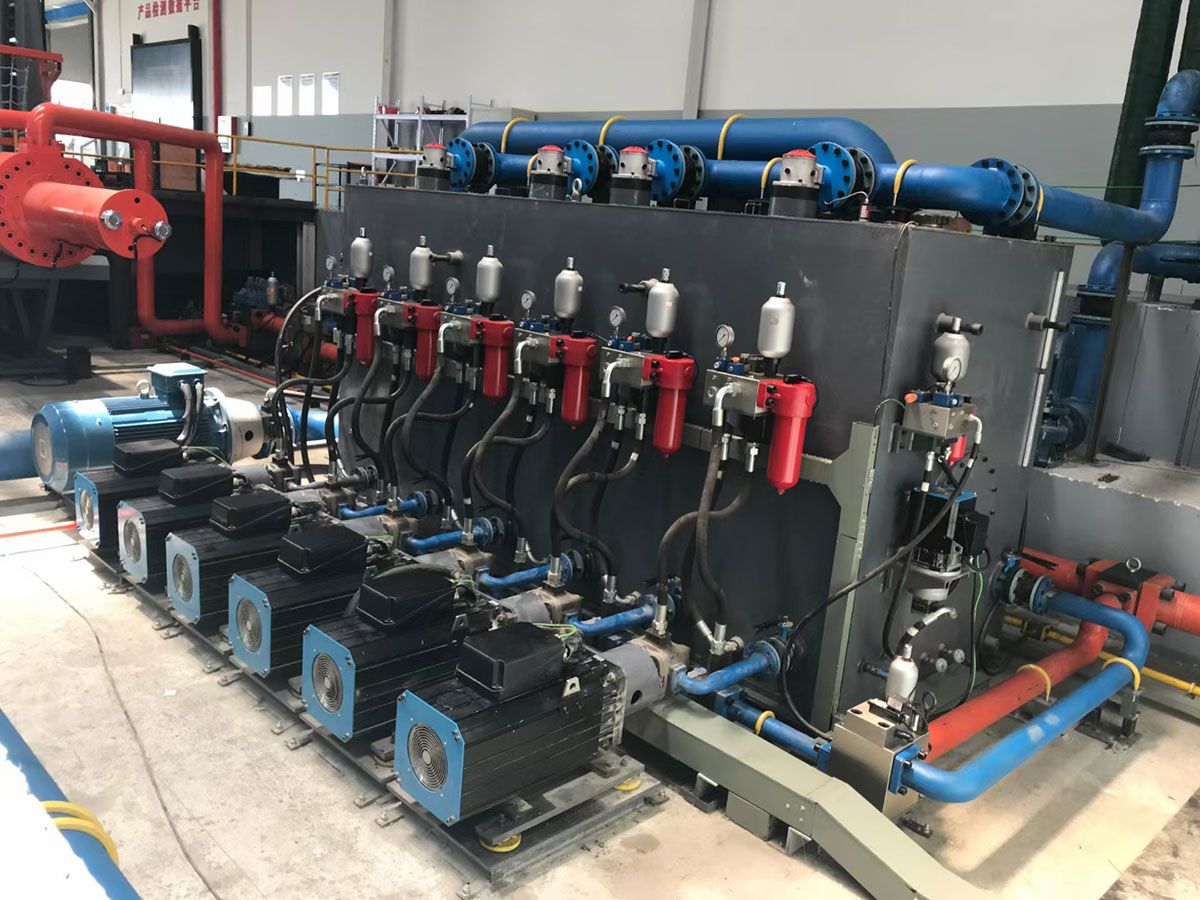

恒压伺服泵站为电液伺服动态试验系统专门设计制造,分为300及310两个系列。300系列系统压力21Mpa,310系列系统压力28Mpa。
系统压力:28Mpa;
流量范围:38L/min-1500L/min;
泵站按标准模块化设计生产制造,技术成熟,性能稳定;配置的中继稳压模块,与作动器相连;
过滤系统采用三级过滤:油泵吸油口,100μ;油源出口,过滤精度3μ;中继稳压模块,过滤精度3μ。
油泵选用德国Rexroth公司高压柱塞泵。高压性能好,噪音低。
油泵电机组配置减振装置(选用减振垫),以减小振动和噪音;
采用高低压切换阀组进行液压系统的高低压切换(由控制器远程控制);
全封闭标准伺服油箱,配置温度测量、空气过滤、油位显示等装置,并具有温度超限、液位过低、滤油器堵塞等报警或停机保护等功能;
系统配置水冷却器或油冷机组进行系统冷却。
型号代码 | 额定流量 (L/min) | 电机功率 (kW) | 电机组合 (套) | 冷却形式 | 压力调整方式 | 外形尺寸 | 油箱容积 | 压力/过滤精度 (Mpa/μ) |
310 | 63 | 37 | 1 | 油冷机组 | 高低压切换阀组 | 1600×1110×1500 | 150 | 28/3 |
170 | 90 | 直列式水冷却器 | 2000×1700×1500 | 1200 | ||||
250 | 132 | 2200×1850×1500 | 1200 | |||||
555 | 110 | 3×110kW | 板式水冷却器 | 远程比例阀调压 | 4670×4500×1900 | 4000 | ||
740 | 150 | 4×110kW | 5500×4500×1900 | 5500 | ||||
1000 | 165 | 4×132kW | 5500×4500×1900 | 5500 | ||||
1500 | 300 | 6×132kW | 8500×5900×2200 | 7500 |
